వదులుగా ఉండే ఫైబర్ డ్రైయర్

I. పరిచయం

ఈ వదులుగా ఉండే ఫైబర్ డ్రైయర్ అనేది సాంప్రదాయ డ్రైయర్ యొక్క మెరుగైన వెర్షన్, ఇందులో అధిక స్థాయి ఆటోమేషన్, సులభమైన ఆపరేషన్, ఎండబెట్టడం గొలుసు కోసం విస్తృత సర్దుబాటు చేయగల వేగం పరిధి మరియు అధిక శక్తి సామర్థ్యం ఉన్నాయి.

II. ప్రధాన సాంకేతిక లక్షణాలు

1. వేడి గాలి రీసైక్లింగ్ వ్యవస్థ మరియు శక్తి-పొదుపు డంపర్‌లను స్వీకరించడం, శక్తి సామర్థ్యం మరియు మరింత ఏకరీతి ఎండబెట్టడం;

2. ప్రధాన డ్రైవ్ చైన్ వివిధ వదులుగా ఉండే ఫైబర్ ఎండబెట్టడం ప్రక్రియ అవసరాలకు అనుగుణంగా ఫ్రీక్వెన్సీ మార్పిడి వేగం నియంత్రణను ఉపయోగిస్తుంది;

3. ప్రతి ఎండబెట్టడం చాంబర్ ఒక స్వతంత్ర ఎగ్సాస్ట్ పోర్ట్ను కలిగి ఉంటుంది, వివిధ పని పరిస్థితుల ప్రకారం ఎగ్సాస్ట్ వాల్యూమ్ యొక్క సర్దుబాటును అనుమతిస్తుంది, శక్తిని ఆదా చేస్తుంది;

4. ఎండబెట్టడం చాంబర్ ఒక స్వతంత్ర ఆటోమేటిక్ ఉష్ణోగ్రత నియంత్రణ వ్యవస్థను కలిగి ఉంది, దీని ఫలితంగా కనిష్ట ఉష్ణోగ్రత విచలనం;

5. చల్లని గాలి ఇన్లెట్ మరియు అవుట్లెట్ వద్ద డ్రా అవుతుంది, ఎండబెట్టడం తర్వాత ఏకరీతి ఫైబర్ ఉష్ణోగ్రతను నిర్ధారిస్తుంది;

6. ఫిల్టర్ స్క్రీన్ శుభ్రం చేయడం సులభం.

III. ప్రధాన కాన్ఫిగరేషన్

1. ప్రధాన జోనింగ్: వదులుగా ఉండే ఫైబర్ డ్రైయర్ రెండు భాగాలుగా విభజించబడింది: ఎండబెట్టడం జోన్ (3 కంపార్ట్‌మెంట్లు) మరియు ట్రాన్స్‌మిషన్ కంపార్ట్‌మెంట్.

2. సర్క్యులేటింగ్ ఫ్యాన్: 15kW సర్క్యులేటింగ్ ఫ్యాన్ డ్రైయింగ్ జోన్ పైభాగంలో అమర్చబడి, చాంబర్ లోపల గాలి ప్రసరణను మరింత సమర్థవంతంగా చేస్తుంది.

3. ఎయిర్‌ఫ్లో డిస్ట్రిబ్యూషన్: సర్క్యులేటింగ్ ఫ్యాన్‌లో ఎయిర్‌ఫ్లో డిస్ట్రిబ్యూషన్ బేఫిల్ అమర్చబడి ఉంటుంది, ఇది మృదువైన మరియు మరింత ఏకరీతి గాలి ప్రవాహాన్ని నిర్ధారిస్తుంది మరియు ఎండబెట్టడం నాణ్యతకు హామీ ఇస్తుంది.

4. డ్రైయింగ్ చాంబర్ స్టీల్ ఫ్రేమ్: 2.5mm ప్రామాణిక చదరపు గొట్టాలను ఉపయోగించి నిర్మించబడింది.

5. ఉష్ణోగ్రత నియంత్రణ: ఆవిరిని నియంత్రించడానికి నమ్మకమైన వాయు డయాఫ్రాగమ్ వాల్వ్‌తో అమర్చబడి, ఎండబెట్టడం గదిలో స్థిరమైన ఉష్ణోగ్రతను సమర్థవంతంగా నిర్వహిస్తుంది.

6. డ్రైనేజీ: బైపాస్ Y-వాల్వ్‌తో అధిక-పనితీరు గల విలోమ బకెట్-రకం డ్రెయిన్‌ను ఉపయోగిస్తుంది, ఇది మరింత సమర్థవంతమైన కాలువ పునర్వినియోగం మరియు ఆవిరి సంరక్షణను అనుమతిస్తుంది.

7. ట్రాన్స్మిషన్ మెష్ ప్లేట్: స్టెయిన్లెస్ స్టీల్ మెష్తో తయారు చేయబడింది.

8. హీట్ డిస్సిపేషన్ ఫిన్స్: 1 రెండు సెట్ల కంపార్ట్‌మెంట్లు, అల్యూమినియం స్పైరల్ గాయం డిజైన్‌ని ఉపయోగించి;

9. శక్తి-పొదుపు డంపర్‌లు: ఎలక్ట్రిక్ డంపర్‌లు (అనుపాత నియంత్రణ ఓపెనింగ్) ఎగువన వ్యవస్థాపించబడ్డాయి, ఎక్కువ శక్తి సామర్థ్యం కోసం ఉష్ణోగ్రత ప్రకారం నిజ సమయంలో ప్రారంభ మరియు ముగింపు పరిమాణాన్ని సర్దుబాటు చేయడం;

10. మెష్ ప్యానెల్స్ కింద శిధిలాల తొలగింపు: సులభంగా శుభ్రపరచడం మరియు మెత్తటి మరియు మెత్తనియున్ని సేకరించడం కోసం ఎగువ మరియు దిగువ మెష్ ప్యానెల్‌ల మధ్య దిగువ ప్లేట్ వ్యవస్థాపించబడింది;

11. ప్రతి కంపార్ట్మెంట్ సులభంగా రోజువారీ నిర్వహణ మరియు శుభ్రపరచడం కోసం కదిలే తెరలతో అమర్చబడి ఉంటుంది;

12. డ్రైవ్ మోటారు ఫ్రీక్వెన్సీ కన్వర్టర్ నియంత్రణతో అమర్చబడి ఉంటుంది, అవసరమైన విధంగా రవాణా వేగం యొక్క సౌకర్యవంతమైన సర్దుబాటును అనుమతిస్తుంది;

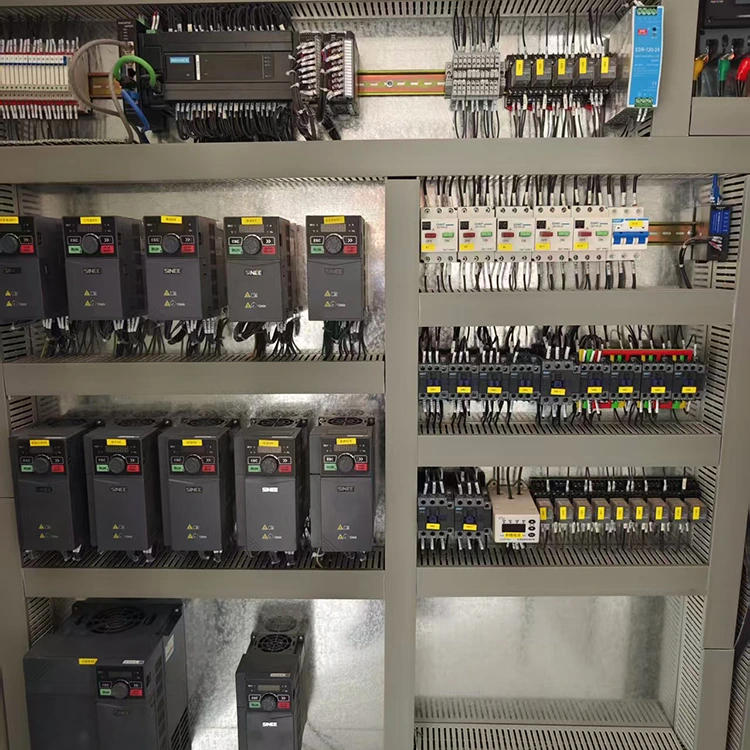

13. ఎలక్ట్రికల్ నియంత్రణ: అంతర్నిర్మిత PLCతో టచ్‌స్క్రీన్ నియంత్రణ, సాధారణ ఆపరేషన్ మరియు సహజమైన ప్రదర్శనను అందిస్తుంది;

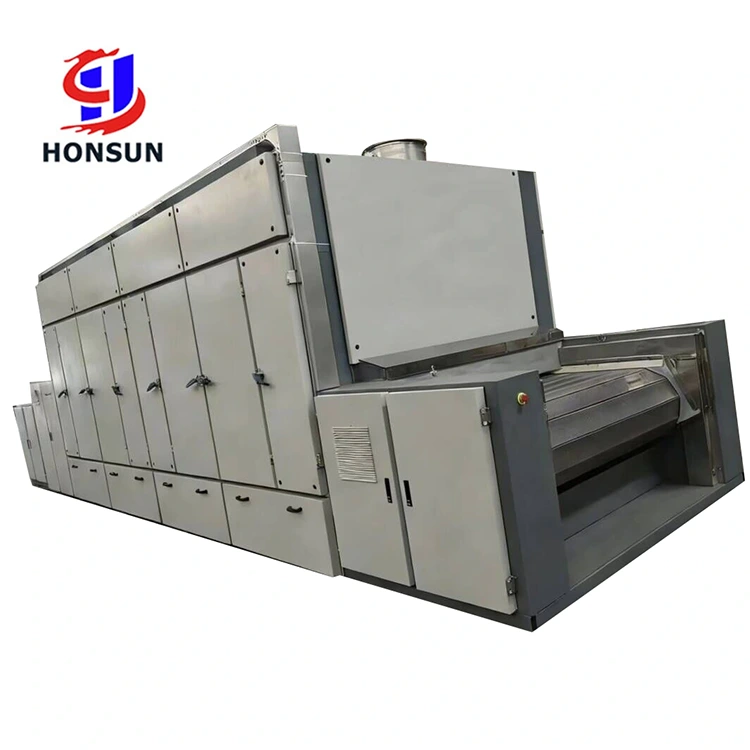

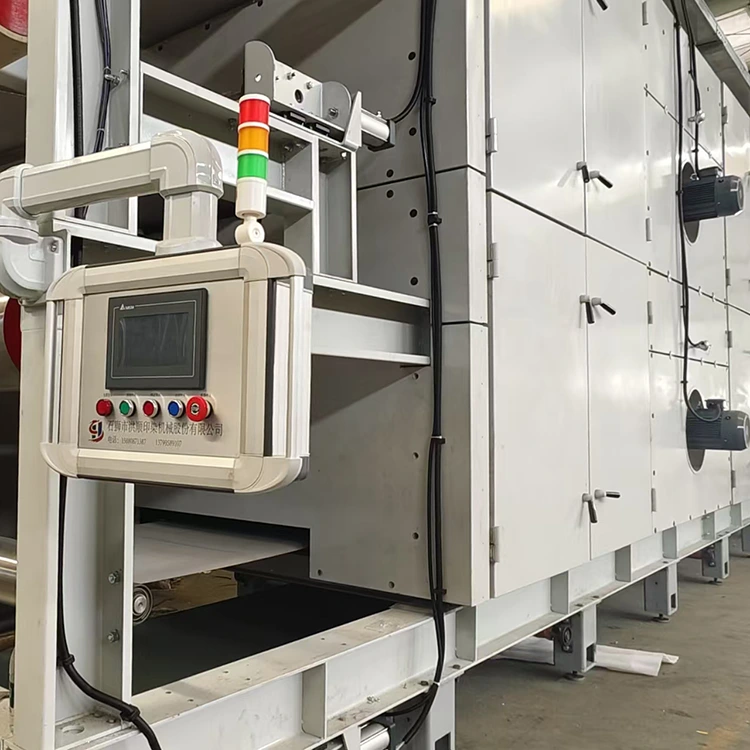

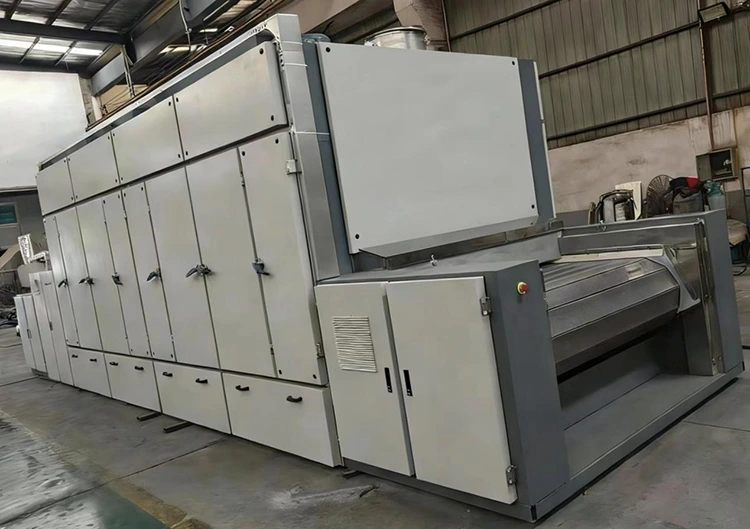

భౌతిక చిత్రం

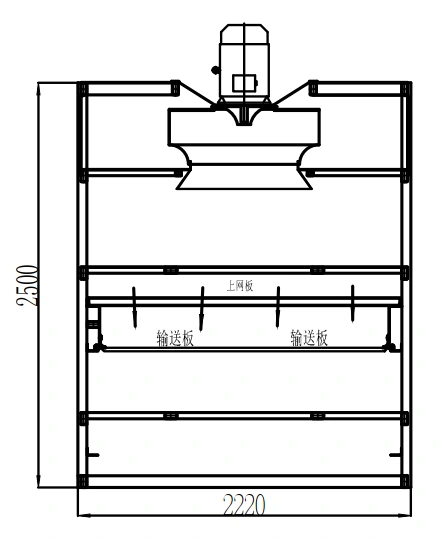

సైడ్ డైమెన్షన్ డ్రాయింగ్

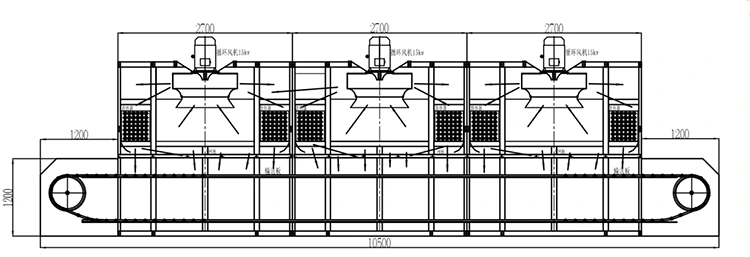

ఫ్రంట్ డైమెన్షన్ డ్రాయింగ్
